ビジネスホンとの接続

Print Friendly, PDF & Email

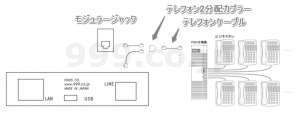

ビジネスホンとの接続
140129_wire_business
※ ビジネスフォンPBX交換機に接続する回線は「アナログ回線」である必要があります
(機器: LANAN2-JP 通話録音装置)

本製品を使った接続例(パソコンと直接接続)

Print Friendly, PDF & Email

本製品を使った接続例(パソコンと直接接続する場合)
AutoMDI-X 機能付きのパソコンもしくは、LANケーブルをLANクロスケーブルに替えて接続してください
14012_wire_pc
AutoMDI-X 機能(ストレート/クロスケーブル自動判別)、近年のパソコンはたいてい AutoMDI-X 機能を搭載しています。
(機器: LANAN2-JP 通話録音装置)

電話機との接続

Print Friendly, PDF & Email

電話機との接続方法: 既存の接続 → 通話録音機器(LANAN2-JP)を接続
14012_wire_reconnect
(機器: LANAN2-JP 通話録音装置)

コネクタの説明

Print Friendly, PDF & Email

コネクタの説明
LANコネクタ: 形状:RJ-45、接続方式:100BASE-TX
USBコネクタ: 形状:MicroUSBメス、電源用
LINEモジュラージャック: 形状:RJ-11(6極2芯)、電話回線用
1401210935
(機器: LANAN2-JP 通話録音装置)
