・動作環境
　Windows系のＯＳ。ＤＯＳ窓でコンパイルします。

・コンパイル、リンク方法
ＡＫＩ−Ｈ８−ＬＡＮで使用するプログラムのほとんどはＣ言語で記述されています。秋月電子で売っているＨ８用のＣコンパイラでそのままコンパイルできます。ＡＫＩ−Ｈ８−ＬＡＮにはＣコンパイラが含まれていませんので別途用意してください。ソースプログラム、コンパイラ、アセンブラをすべて同じディレクトリにコピーします。別々のディレクトリーにする場合にはMakeApp.batを変更してください。リセット時のスタックポインタやベクタの設定はアセンブラでないとどうしても記述できないため、一部アセンブラソース(RESETV.ASM)となっています。

ＤＯＳ窓でファイルを展開したディレクトリーに移動してMakeApp.batを起動すると、オブジェクトファイルができます。オブジェクトファイルはlanapp.MOTで、モトローラＳフォーマットになります。このファイルをＨ８−３０５２ＣＰＵボードに書き込んでお使いください。（Ｈ８−３０４８ＣＰＵボードでも動作可能です）

注意：Ｈ８−３０５２ＣＰＵボードにプログラムを書き込む場合、誤って１２Ｖを印可しないようにＡＫＩ−Ｈ８−ＬＡＮ上に実装してあるＭＡＸ６６２（相当品）を抜いておくことを推奨します。一瞬でも１２Ｖを印可した場合、Ｈ８ＣＰＵの永久破損につながります。

・動作概要（Ｗｅｂ編）
１：まず、クライアントとなるＰＣを用意します。ＰＣにＩＰアドレスを割り当てます。（例：１９２．１６８．１．１）割り当てが終了したらＰＣを再起動してください。

２：ＡＫＩ−Ｈ８−ＬＡＮに電源を投入します。ＬＡＮケーブルは接続しません。組み立て後、最初に投入する際は異常がないことを確認します。ＣＰＵモードは「６」です。

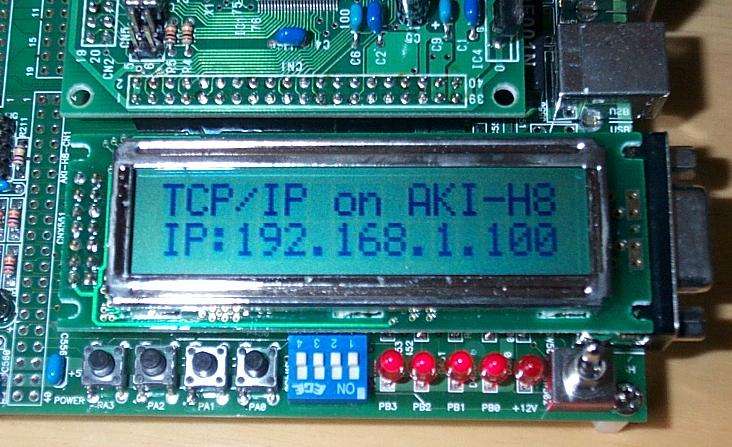

３：正常に動作しているとＬＣＤに次のように表示されます。これが表示されればＣＰＵは動作しています。ＡＫＩ−Ｈ８−ＬＡＮ出荷時のＩＰアドレスは１９２．１６８．１．１００固定です。アドレスを変更する場合は再コンパイルする必要があります。

４：いったん電源を切り、ＬＡＮケーブルをコネクタに差し込みます。ＰＣとピアｔｏピアで接続する場合はクロスケーブルが必要になります。通常店頭で購入するのはストレートケーブルですので、クロスケーブルであることを確認して購入することが必要です。ストレートケーブルを使用する場合はＨＵＢ（ルーター機能のないいわゆるバカＨＵＢ）でＰＣと接続することになります。

５：ＬＡＮケーブルの接続が済んだら、再び電源を投入します。

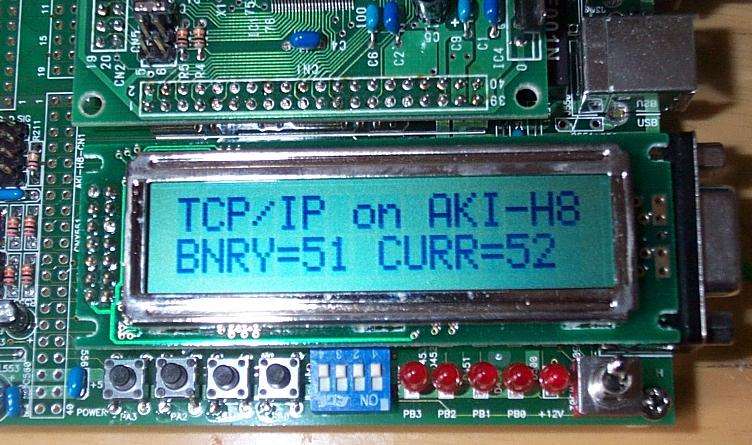

何かしらのパケットを受信するとＬＣＤの下の行に「ＢＮＲＹ＝ＸＸ　ＣＵＲＲ＝ＸＸ」と表示されます。正常に表示されればネットワーク機能は正常に動作しています。ＢＮＲＹ，ＣＵＲＲはいずれもＲＴＬ８０１９ＡＳのレジスタです。

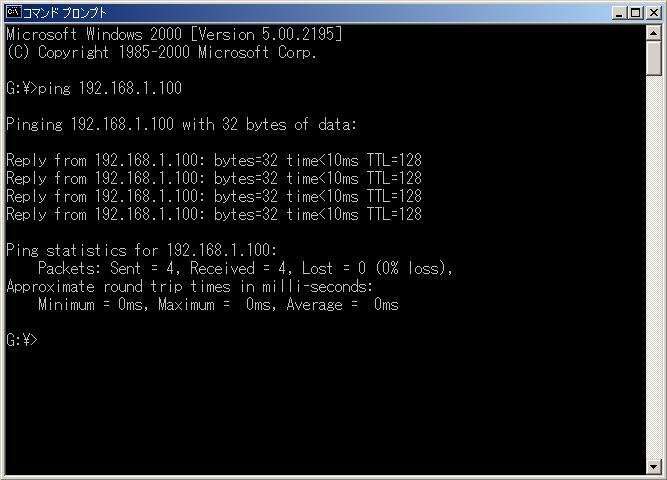

６：まずＰＩＮＧが正常であるかチェックします。ＤＯＳ窓プロンプトで「ping 192.168.1.100」を入力します。 ＡＫＩ−Ｈ８−ＬＡＮから正常に応答があれば以下のように表示されます。（画面はWindows2000）応答がない場合はケーブルの接続をもう一度確認してください。

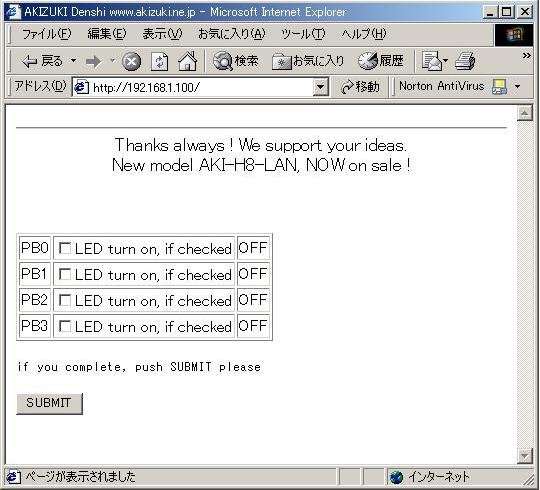

７：次にＰＣのブラウザ（インターネットエクスプローラ等）を起動してアドレスに「１９２．１６８．１．１００」を入力します。接続が正常であれば次のような画面が表示されます。

チェックボックスをチェックして「SUBMIT」ボタンを押すと、対応するＡＫＩ−Ｈ８−ＬＡＮのＬＥＤが点灯します。またＡＫＩ−Ｈ８−ＬＡＮ上のタクトスイッチを押すか、ＤＩＰスイッチをＯＮにしたままの状態でブラウザの「更新」ボタンを押すとその状態が、「ＯＮ」あるいは「ＯＦＦ」とブラウザ上に反映されます。

・動作概要（ＬＣＤ編）
１：Ｗｅｂ編に続いてターミナルソフトを使用して、キーボードで打ち込んだ文字をＬＣＤに表示する方法を記載します。今回使用したターミナルソフトはＴｅｒａＴｅｒｍＰｒｏというソフトウェアです。ＴｅｒａＴｅｒｍＰｒｏ以外にもＴＣＰ／ＩＰを使用するターミナルソフトなら使用可能だと思います。
　「ＴｅｒａＴｅｒｍＰｒｏ」は寺西高氏のフリーソフトウェアです。各自ダウンロードしてお使いください。

２：ＡＫＩ−Ｈ８−ＬＡＮに電源を投入します。ＬＡＮケーブルは接続したままにします。

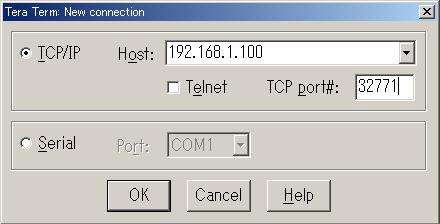

３：ＴｅｒａＴｅｒｍＰｒｏを起動し下記画面で画面のように入力し「ＯＫ」ボタンを押します。ＴＣＰポートは３２７７１です。

４：キーボードで何かしらのキーを押してみてください。ここでは「123abc」と半角文字で打ち込みました。すると下記の写真のようにＬＣＤの上段にキーボードで打ち込んだ文字が表示されます。

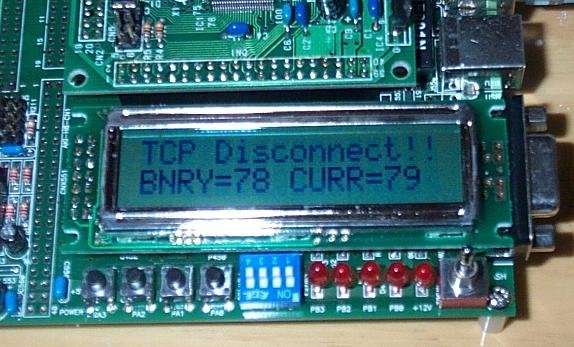

５：ＴｅｒａＴｅｒｍＰｒｏのメニューからFile - Disconnectを選択するとＬＣＤには「TCP Disconnect!!」が表示されます。クライアントからＴＣＰ断の要求に応答します。

６：４の状態から「Dis」（サーバーからの切断要求コマンド）と続けて打ち込むと、ＡＫＩ−Ｈ８−ＬＡＮから切断します。ＬＣＤには「TCP Disconnect!!」が表示されＴｅｒａＴｅｒｍＰｒｏは終了します。なお「Dis」コマンドによってＴＣＰ断にするのはＡＫＩ−Ｈ８−ＬＡＮに組み込まれたプログラムによって行われることであり一般的に通用することではないので間違いないようにしてください。

・動作概要（ＲＳ２３２Ｃ編）

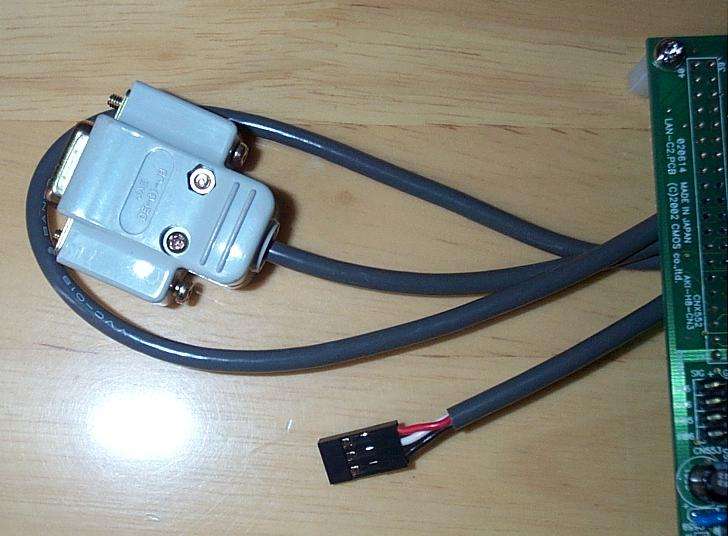

１：ＴｅｒａＴｅｒｍＰｒｏから打ち込んだ文字をＲＳ２３２Ｃポートから出力する方法について記載します。あらかじめＲＳ２３２Ｃケーブルを用意する必要があります。下記を参考にしてください。

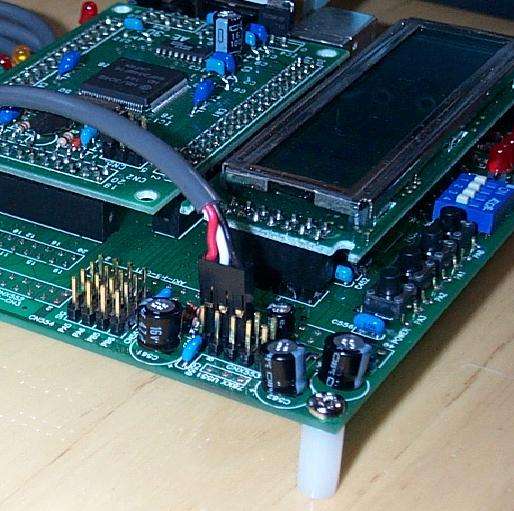

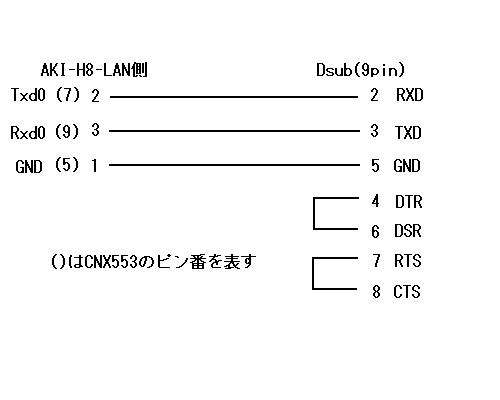

２：接続は以下の通りです。これをＡＫＩ−Ｈ８−ＬＡＮのＣＮＸ５５３の５，７，９ピンに接続します。

３：ＴｅｒａＴｅｒｍＰｒｏを起動し下記画面で画面のように入力し「ＯＫ」ボタンを押します。ＴＣＰポートは３２７７０です。

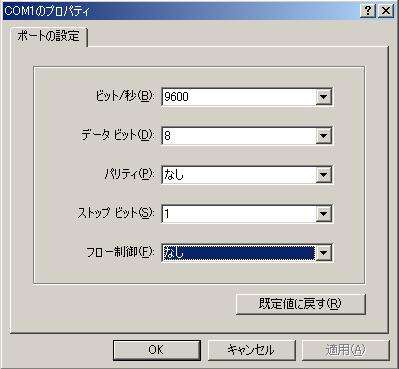

４：ハイパーターミナルを起動します。ビット／秒は９６００ＢＰＳ、データビットは８ビット、パリティなし、ストップビットは１、フロー制御はなしにそれぞれ設定します。

５：ＴＣＰ／ＩＰ→ＲＳ２３２Ｃの通信をします。

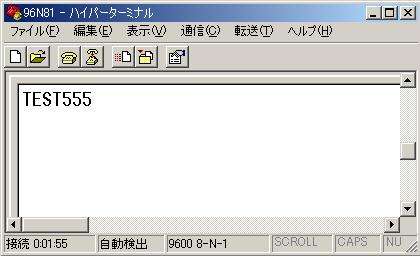

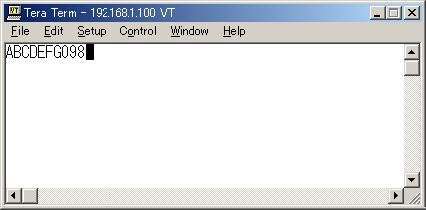

ＴｅｒａＴｅｒｍＰｒｏでキーボードで何かしらのキーを押した後、最後にリターンキーを入力します。ここでは「TEST555」と半角文字で打ち込みました。すると下記の写真のようにハイパーターミナルに入力した文字が表示されます。文字はリターンコードを含んで３２文字以内にしてください。ＡＫＩ−Ｈ８−ＬＡＮでは３２文字分しか領域を確保していません。

６：続いてＲＳ２３２Ｃ→ＴＣＰ／ＩＰの通信をします。ハイパーターミナルから文字を入力します。

７：ＴｅｒａＴｅｒｍＰｒｏで単にリターンキーを押します。するとハイパーターミナルから入力した文字がＴｅｒａＴｅｒｍＰｒｏの画面に表示されます。
